Созданы первые чипы памяти, печатаемые на рулонах бумаги при помощи струйного принтера

IT новости на Учитель программирования Ру
Исследователи из Научно-технического исследовательского центра VTT, Финляндия, продемонстрировали, что при помощи достаточно простых методов струйной печати особыми “металлизированными” чернилами можно изготавливать чипы памяти непосредственно на бумаге, при этом, достаточно большими рулонными партиями. Такая очень дешевая “бумажная” память может использоваться в самых различных областях, к примеру, для записи собираемых различными датчиками данных, для маркировки, для указания стоимости и описания товаров, в интерактивной упаковке и т.п.

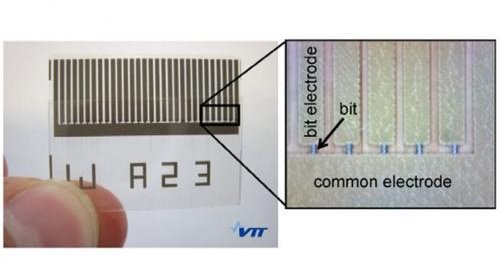

Чипы памяти WORM (write-once-read-many) могут быть напечатаны не только на бумаге, при помощи специализированных установок струйной или флексографических печатных установок эти чипы могут быть нанесены прямо на поверхность изделий или продуктов. Каждая ячейка WORM-памяти имеет размеры 0.2 на 0.3 миллиметра, она и электрические цепи, используемые для записи и чтения информации, напечатаны при помощи достаточно распространенных токопроводящих чернил, содержащих серебряные наночастицы.

После изготовления все биты чипа WORM-памяти находятся в состоянии логической 1, имея высокое электрическое сопротивление. Запись информации в ячейку осуществляется путем подачи на нее напряжения в 10 Вольт. Протекающий электрический ток сплавляет между собой серебряные наночастицы, благодаря чему сопротивление ячейки резко падает, что соответствует логическому 0. К сожалению, процесс спекания наночастиц абсолютно необратим и записать информацию в бумажную WORM-память можно только один раз.

В качестве эксперимента специалисты центра VTT напечатали 10 тысяч чипов WORM-памяти на рулоне полимерного материала, толщиной 125 микрометров и длиной 150 метров. Каждый банк напечатанной памяти состоял из матрицы аналоговых элементов битов и цепей записи-чтения. Бит WORM-памяти читается путем измерения его сопротивления, которое, в случае логической единицы равно от 1 до 4 кОм, а после записи, длительностью до 5 миллисекунд, сопротивление бита падает до 100 Ом.

Поскольку WORM-память является резистивной памятью, то для ее считывания требуется совсем небольшое количество энергии, которое вполне можно получить от устройства считывания идентификационных меток RFID или устройства стандарта NFC. Более того, такая память, за счет достаточно большого размера ее ячейки, может быть считана бесконтактным методом, методом измерения распределения электрического поля, но для реализации такого способа может потребоваться достаточно непростое устройство считывания.

Сейчас специалисты центра VTT занимаются поисками способов улучшения характеристик созданной ими бумажной WORM-памяти. А руководство центра уже ищет партнеров, которые займутся дальнейшей коммерциализацией этой запатентованной технологии.
